TG型钢丝绳芯胶带提升机

TG型钢丝绳芯胶带提升机

产品简介:TG型钢丝绳芯胶带斗式提升机适用于干散粉状物料的垂直提升,广泛应于建材、冶金、化工、粮食、电力等行业散状物料的提升。
欢迎QQ在线咨询客服     欢迎QQ在线咨询客服

产品介绍:

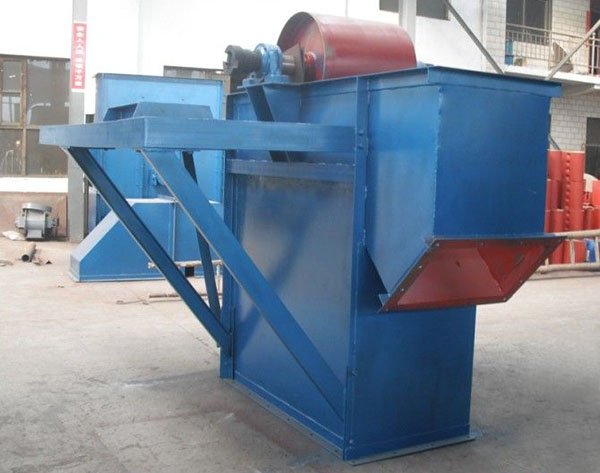

TG型钢丝绳芯胶带提升机

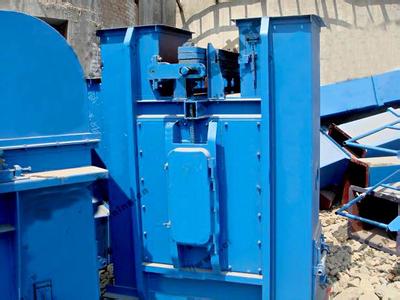

TG型钢丝绳芯胶带提升机


      TG型钢丝绳芯胶带斗式提升机适用于干散粉状物料的垂直提升,广泛应于建材、冶金、化工、粮食、电力等行业散状物料的提升。该提升机是我公司在消化吸收国外新技术,结合国内生产使用实践,而研制开发的符合国际标准的新一代产品。目前这一系列产品的物料提升机在输送能力和使用性能上都已接近国外同类产品,部分替代了进口。

TG型钢丝绳芯胶带斗式提升机性能特点:

1、提升范围广:可提升各种粉状、粒状和块状(≤30mm)物料,物料温度≤120℃.
2、提升高度高:由于钢丝绳胶带强度大,运行平稳,因此TG型钢丝绳斗式提升机提升高度可达100m。
3、提升能力大:该垂直提升机可提升32-686m3/h。
4、使用寿命长,运行可靠性好:先进的设计保证了整机运行的可靠性,高强度的钢丝绳牵引部件,保证了长期高效运行,长期实践证明,本提升机无故障运行时间可达3万小时。
5、耗用功率小:该提升机与一般物料提升机相比节约能耗30%以上。

TG钢丝绳芯胶带斗式提升机的主要特点:

1、以输送斗的宽度区分,共有11种规格,最大输送量1325m3/h,最大提升高度<100米,
2、以抗撕裂型钢丝绳芯输送带为牵引件。
3、本机的头部、尾部及中部机壳做了有效的密封处理。
4、该设备为离心式卸料,掏取式装料。
5、传动装置中采用垂直轴减速器和液力偶合器。
6、传动装置中设置了用于设备检修的慢动装置。
7、本机下部张紧装置采用平衡丝杆式结构形式。
8、本机下部设有料位计和速度传感器,对提升机的运转情况进行监控。

      TG型钢丝绳芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带,克服了链条与链轮啮合时驱动产生的动载荷,较链条提升更轻便,工作平稳,能以较快的运行速度而达到较高的生产率,在同样的生产条件下,胶带因其工作速度高和自重较轻,可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时,由于胶带具有良好弹性,柔韧性,在料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带,可使物料提升机的提升高度及输送量大为提高,因而钢丝胶带斗式提升机具有良好发展前景。

TG型钢丝绳芯胶带斗式提升机技术参数及规格:

规格参数 TG160 TG250 TG315< TG400 TG500 TG630 TG800 TG1000
输送量m 3 /h 32 70 96 143 206 329 451 686
料斗 容量VO (l ) 3 7 10 16 25 39 65 102
斗距t (mm ) 260 325 360 410 460 520 580 650
每米长料斗及胶带重(Kg/m ) 22 33 33.2 42.2 62.3 78.53 106 145
提升速度m/s 1.4 1.8 1.8 1.8 1.8 1.8 1.8 1.8
最大提升高度 100m
注:提升高度超过80m 时,需特殊设计。
