HL型环链斗式提升机

HL型环链斗式提升机

产品简介:HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便。
欢迎QQ在线咨询客服     欢迎QQ在线咨询客服

产品介绍:

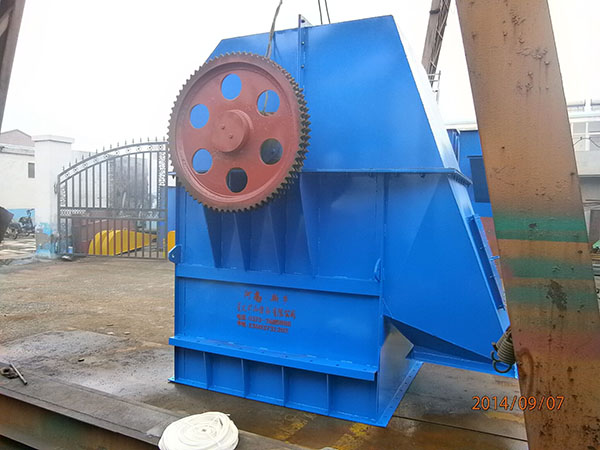

HL型环链斗式提升机

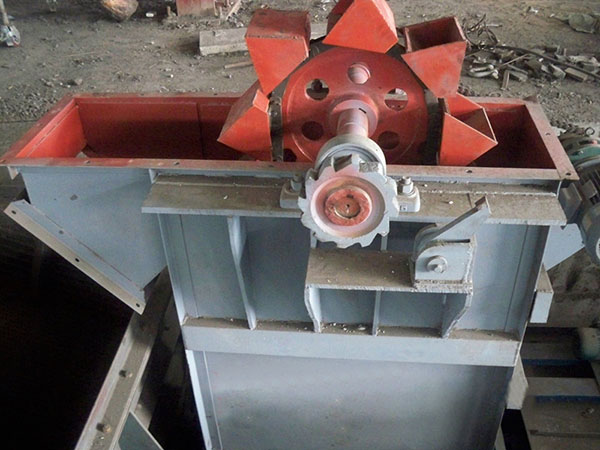

HL型环链斗式提升机

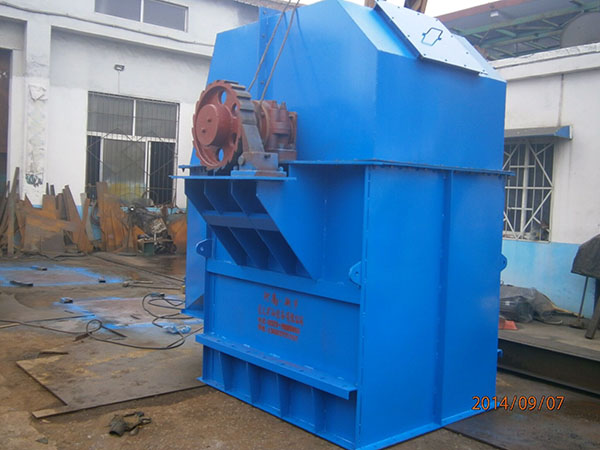

HL型环链斗式提升机


       HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

HL型环链离心斗式提升机工作原理:

      HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

HL型环链离心斗式提升机主要特点:

1.运行平稳、输送效率高。
2.料斗形式多,应优先选用。
3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。

HL型环链离心斗式提升机技术参数:

项 目 提 升 机 型 号
HL300 HL400
S制法 Q制法 S制法 Q制法
输送能力,平方米/小时 28 16 47.2 30
料斗容量,升 5.2 4.4 10.5 10
斗距,毫米 500 500 600 600
运行部分(料斗牵引链条) 公斤/米 24.8 24 29.2   28.3
牵引链条 型式 锻造环形链
园钢直径(毫米) 18 18
节距 (毫米) 50 50
破断强度(公斤) 12800 12800
料斗运动速度(米/秒) 1.25 1.25
传动链条轴转数(转/分) 37.5 37.5
输送物料的散状比重 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦
0.8 59 6.35 64 4.36 30 7 33 6.3
1.0 52 7.55 60 5.12 27 7.6 30 7
1.25 41 8.7 49 5.3 23 8 26 7.6
1.6 31 9.7 39 5.3 18.5 8.4 22 8.2
2.0 24 9.7 29 5.35 15 8.6 18 8.4
传动装置制法 C1 C2 C3 C4 C1 C2
圆柱齿轮减速机 传动装置右装 JZQ400—IV—3U JZQ400—IV—3U
传动装置左装 JZQ400—IV—4Y JZQ400—IV—4Y
电动机型号 Y132M2—6 Y160M—6 Y160L—6 Y160M—6 Y160L—6
传动装置功率(千瓦) 5.5 7.5 7.5 7.5 7.5 7.5
棘轮制动装置(齿轮X模数) 6X18 6X18 8X15 8X15 6X18 8X15
传动装置重量(公斤) 628 702 870 885 902 917
物料的最大块度(毫米) 25 35 45 55
